液压倾翻台车炉是一种节能的周期性操作炉和具有超节能结构的台车炉。台车设有防冲击密封砖、自动铺砖机构、自动密封台车及炉门、一体化轨道。可无基础安装使用，并可在水平地面上用基础垫层铁或膨胀螺丝固定。

　　液压倾翻台车炉的组成结构有：

　　炉门装置结构

　　炉门装置由炉门、炉门升降机构和炉门压紧装置组成。炉门外壳采用型钢与金属板焊接而成的整体框架结构。由层压耐火纤维压制模块组成。要求保温性能好，重量轻。炉门升降装置采用电动装置，主要由炉门架、炉门升降梁、减速器、链轮、传动轴、轴承等组成，炉门升降装置通过正、负传动带动炉门升降。减速器。炉门升降减速器还设有制动装置，可有效防止炉门在升降过程中移位。门压装置采用国内先进的弹簧式压装结构。当炉子需要提升时，炉门的自重通过杠杆自动松开，水平移动一定距离，然后上升。当门落到位，门被放在要压的小车滑轮上时，弹簧弹力通过杠杆将门水平移动到密封状态。压缩装置使炉门上的纤维面与炉口处的棉花无摩擦。具有安全性能好、使用寿命长的特点。

　　小车车架结构

　　小车车架采用型钢焊接而成，其钢性保证了其在满载下不变形。内部耐火砖用于建筑，重型砖用于防撞和承重部件，以提高衬里结构的强度。行走小车采用自走式结构，行走轮由轨道上减速器的链轮驱动。车厢密封采用自动迷宫式结构密封。小车通过凸轮和滚筒的斜面进入炉内，然后自动上升密封。台车打开时，密封槽自动下降，填充后密封槽内的密封砂不需要经常添加。

　　小车安全控制

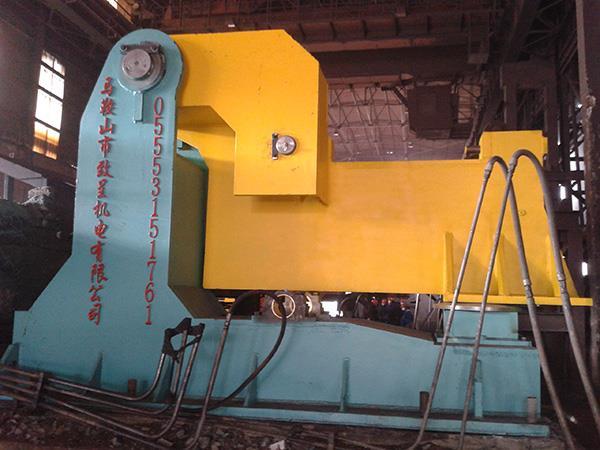

　　台车打开时，炉门的升降均由电动机控制，并装有电磁制动器，可防止对炉体的惯性冲击和链条控制，即炉门稍微打开后，加热元件自动切断，并切断台车的电源。同时恢复了LEY行走机构。炉门关到位后，小车行走机构的电源自动切断，同时恢复加热元件的电源。翻转液压机构：液压动力翻转机构由电机、柱塞泵、电磁阀、液压缸等组成，控制柜由电动按钮控制，并装有防翻转装置，使用安全方便。
